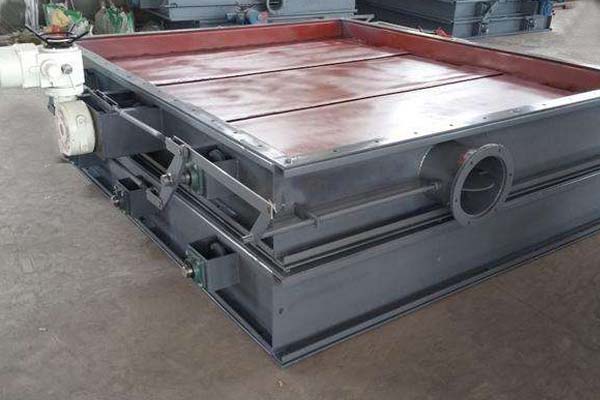

脫硫擋板門采取帶密封空氣的單軸雙擋板結構型式。每個擋板葉片四周設有鎳合金密封片，擋板門本體上密封風入口設有密封風閥，和擋板門之間為機械聯動。煙氣擋板開，密封風閥關；煙氣擋板關，密封風閥開、當擋板門關閉時，在雙層葉片間注入密封空氣，以達到有效隔絕前后介質的目的。

        旁路脫硫擋板門的作用體現如下：脫硫系統一旦異常停運，而這時候旁路沒有打開，爐膛壓力將會超限，影響生產甚至?xí)斐墒鹿省ＴO(shè)計兩個旁路擋板門或者一個擋板門分別由兩個執行機構控制，旁路脫硫煙氣擋板門無法打開的情況將會降到更低，系統安全得到保障。而設計兩塊旁路擋板門主要是保證旁路需要開啟的時候至少有一部分能開啟，設計成兩個擋板門，由兩個執行機構驅動，而兩個執行機構同時發生故障的概率要比只有一個執行機構發生故障的概率低很多，所以這樣就能安全很多。另外也有一些別的因素，比如煙道尺寸很大，或者原來的旁路煙道就是兩路的。

        設置旁路煙氣脫硫擋板門對系統的保護作用主要體現在以下三方面：

1、在進入脫硫系統的煙氣參數異常時（如煙氣超溫、入口粉塵濃度過高等），開啟旁路煙氣脫硫擋板門，煙氣由旁路直接進入煙囪排放，不進入脫硫吸收塔，保護脫硫裝置。

2、當脫硫系統設備故障無法正常運行時，打開旁路煙氣擋板門，使脫硫系統解列，脫硫裝置被旁路隔離，不對電廠主機的運行產生影響。

3、鍋爐啟爐或低負荷穩燃時，煙氣走旁路，不讓含有未燃盡油污、碳粒和高濃度粉塵的煙氣進入到脫硫系統中，對脫硫系統設備和漿液造成污染。

        旁路脫硫擋板門嚴密性較差，在機組負荷較高時往往造成原煙氣泄漏至凈煙氣側，影響脫硫效率。必須加密封風。另外，購買的擋板門自身的質量一定要過關，而且日常需要對旁路門進行清理和檢查維護、清理灰垢。運行中保持增壓風機入口負壓大一些。增加擋板密封風機及加熱器，減小煙氣帶水造成的腐蝕!
