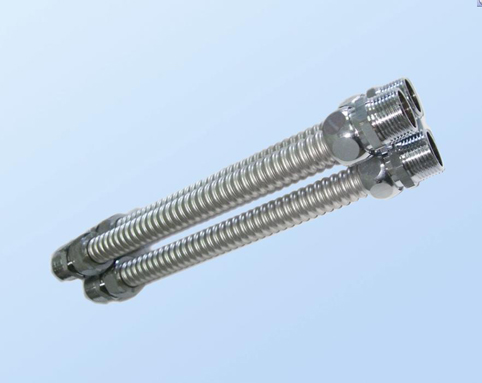

    概述

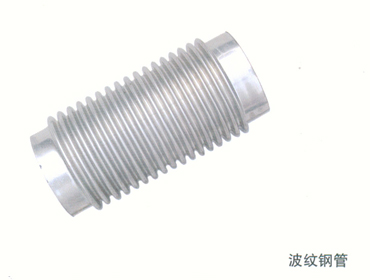

        不銹鋼金屬軟管是由不銹鋼波紋管外編一層或多層鋼絲或鋼帶網套，兩端配以接頭或法蘭頭，用于輸送  不銹鋼金屬軟管各種介質的柔性元件。二.特點：耐腐蝕、耐高溫、耐低溫（-196℃~+420℃)，重量輕、體積小、柔軟性好。廣泛用于航空、航天、石油、化工、冶金、電力、造紙、木材、紡織、建筑、醫藥、食品、煙草、交 通等行業。　1． 輸送具有腐蝕性的化工介質或有機溶劑。（例如：裝卸氨水、丙酮等）2． 輸送高溫氣體、熱油等高溫介質。（例如：熱蒸汽、導熱油等）3． 輸送低溫或超低溫介質。（例如：液氮）4． 高溫環境下輸送水、汽、油等介質。（例如：煉焦、煉鋼、連鑄設備中的水汽系統和液壓系統）5． 需要減震或消除噪音的管路。（例如：泵的進出口）
　　規格：￠4-￠600壓力：0.6MPa-25.0MPa執行標準：GB/T14525-93

用途

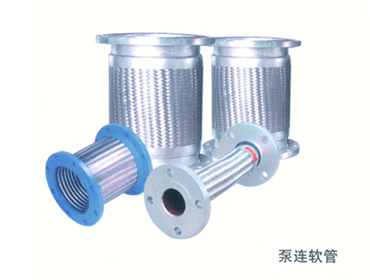

　　不銹鋼金屬軟管作為一種柔性耐壓管件安裝于液體輸送系統中，用以補償管道或機器、設備連接端的相互位移，吸收振動能量，能夠起到減振、消音等作用，具有柔性好、質量輕、耐腐蝕、抗疲勞、耐高低溫等多項有點。不銹鋼金屬軟管，使用進口SUS304（0Cr18Ni9）SUS316（0Cr17Ni12Mo2）以及SUS316L（00Cr17Ni14Mo2）材料制造。 其中不銹鋼絲編織軟管、流體輸送金屬波紋管、不銹鋼泵連減振軟管、不銹鋼消防軟管、不銹鋼波紋補償器、燃氣機械不銹鋼波紋管。產品具有柔性好，耐腐蝕，抗疲勞、耐高低溫，減震降噪，密封性強，使用壽命長等優點。廣泛應用于紡織、化纖、印染、石油、化工、鋼鐵、燃氣、空調、汽車、消防、城市供水，建筑、冶金石化等領域。減少管道的安裝應力、補償管道額定位置移動、吸收管路系統的振動。需要充分撓性的輸送管，防止振動處選配，在蒸汽、煤氣、空氣、重油、石油、化工類等均可使用。


特點

　　耐腐蝕、耐高溫、耐低溫（-196℃~+420℃)，重量輕、體積小、柔性好、質量輕、耐腐蝕、抗疲勞，柔軟性好，減震降噪，密封性強，使用壽命長等優點。廣泛用于航空、航天，石油、化工、冶金，電力、造紙、木材、紡織、建筑、醫藥、食品，煙草、交通，蒸汽、煤氣、空氣、重油、石油、化工類等均可使用等行業。


連接方式

　　金屬軟管接頭主要包括螺紋連接、法蘭連接、快速接頭連接等型式。
　　不銹鋼網套是金屬編織軟管安裝在壓力管道中的主要承壓件，同時對金屬軟管起保護作用，根據管道中的壓力大小及應用場所，可選擇一層或多層的不銹鋼絲或鋼帶進行是由按一定的參數編織而成，形成耐高壓金屬軟管。金屬軟管主要零件的材料采用奧氏體不銹鋼，從而保證了金屬軟管優良的耐溫性和耐腐蝕性，金屬軟管的工作溫度范圍極大，為―196～600℃，在實際使用過程中，金屬軟管材料的選擇應根據管道介質的腐蝕性選擇相應的不銹鋼牌號，即可保證金屬軟管的耐腐蝕性。


   　　金屬軟管的NPT、PT、G、公制螺紋的含義和區別
　　金屬軟管的螺紋接頭包含很多類型，很多人對此并不太十分明白，現就對這些螺紋符合作一些解釋與說明：
　　NPT，PT，G　都是管螺紋
　　NPT 是 National (American) Pipe Thread 的縮寫， NPT 是美制錐管螺紋，用于密封。屬于美國標準的 60 度錐管螺紋，用于北美地區．國家標準可查閱 GB/T12716-1991
　　PT 是 Pipe Thread 的縮寫，是 55 度密封圓錐管螺紋，屬惠氏螺紋家族，多用于歐洲及英聯邦國家．常用于水及煤氣管行業，錐度規定為 1:16． 國家標準可查閱 GB/T7306-2000
　　G 是 55 度非螺紋密封管螺紋，屬惠氏螺紋家族．標記為 G 代表圓柱螺紋．國家標準可查閱 GB/T7307-2001 。 G 就是管螺紋的統稱(Guan)，55，60度的劃分屬于功能性的，俗稱管圓。即螺紋由一圓柱面加工而成。
　　公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們很大的區別 。
　　公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。
　　公制螺紋用公制單位， 美英制螺紋用英制單位。
　　管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。公稱直徑是指所連接的管道直徑，顯然螺紋直徑比公稱直徑大。


選型

　　（1）尺寸軟管公稱通徑，選用接頭型式(主要有法蘭聯接、螺紋連接、快速接頭連接)及金屬軟管的尺寸，軟管長度。
　　（2）壓力 根據軟管實際工作壓力，再查詢波紋金屬軟管的公稱通徑與壓力表，決定是否使用不銹鋼網套類型的金屬軟管。
　　（3）介質 軟管中所輸送的介質的化學屬性，按軟管材質耐腐蝕性能，決定軟管各零件的材質。
　　（4）溫度 軟管內介質的工作溫度及范圍；軟管工作時的環境溫度。高溫時，須按金屬軟管高溫下的工作壓力溫度修正系數，確定溫度修正后的壓力，以確定選用正確的壓力等級。
　　（5）狀態 按軟管使用時的狀態，參照金屬軟管的正確使用與安裝方法與軟管在沉降補償時的理想長度．軟管各種運動狀態的長度計算及軟管的Zui小彎曲次數和Zui小彎曲半徑等因素，參數正確選取軟管長度，并正確安裝。

安裝

1、 管道上不銹鋼軟接頭遠離振動源的另一端應有效固定，以便軟接頭隔絕吸收震動。
2、 施工現場進行電焊作業時應對波紋管有效防護，防止焊渣濺傷波紋管。
3、 不銹鋼軟接頭必須直線安裝，不得彎曲、平移。
4、 安裝完成后，應鎖緊拉桿上的螺母和備母，不得拆除拉桿及卸掉螺母。
5、 所通介質不得對波紋管材料具有腐蝕性，介質中氯離子含量應≤２５ＰＰＭ
6、 安裝時產品長度可以用拉桿進行適當調整，調整量不得大于規定值。

正確安裝方式錯誤安裝方式說明
使用一個剛性彎管，使不銹鋼金屬軟管保持直線狀態，以避免不銹鋼金屬軟管出現死彎。
按公式計算合理的不銹鋼金屬軟管長度，以保證不銹鋼金屬軟管的實際彎曲半徑。
避免安裝后不銹鋼金屬軟管承受拉應力，應保證一定的自由度。
安裝和使用過程中均不允許有扭曲現象存在
使用一個剛性彎管接頭消除扭轉，并獲得滿意的彎曲狀態。
使用一個相當于彎曲半徑的滾輪，以消除不銹鋼金屬軟管的極度彎曲。
使用一個相當于彎曲半徑的移動滾輪，以消除不銹鋼金屬軟管交錯引起的撓曲和扭轉。用底板防止不銹鋼金屬軟管下彎。
使用二個剛性彎管，消除不銹鋼金屬軟管交錯彎曲和扭曲狀態。
用專用卡具隔離固定兩根交叉的不銹鋼金屬軟管，以免摩擦損傷。
用專用卡具隔離固定不銹鋼金屬軟管與固定物體的間距和位置，以免摩擦損傷。

九大優點
不銹鋼金屬軟管節距之間靈活
不銹鋼金屬軟管有較好的伸縮性、無阻塞和僵硬
不銹鋼金屬軟管柔軟性、重復彎曲性、撓性好
不銹鋼金屬軟管重量輕、口徑一致性好
不銹鋼金屬軟管耐腐蝕性、耐高溫性好
不銹鋼金屬軟管耐彎折、抗拉性能、抗側壓性強
不銹鋼金屬軟管防鼠咬、耐磨損好、防止內部電線受到磨損
不銹鋼金屬軟管柔軟順滑、易于穿線安裝定位
PVC不銹鋼金屬軟管防水性能好

性能檢測指標
性能檢測指標主要有七項:外觀、尺寸、耐壓、氣密性、靜態彎曲、動態彎曲、爆破。其中外觀、尺寸、耐壓和氣密性屬于出廠檢驗項目,型式試驗時要求七個項目全部進行檢驗。所謂選型即通徑、連接型式、工作壓力、溫度修正、Zui小彎曲半徑以及不銹鋼金屬軟管的長度必須選擇的合適，否則可能造成不銹鋼金屬軟管早期失效，釀成重大的人身設備事故。型號中規定的壓力為產品的設計壓力Ps，它不能小于工作壓力PN，但不宜過高，一般Ps≥K（t）PN即可，否則雖然軟管承壓能力提高了，而彎曲壽命會大大下降。
不銹鋼金屬軟管在使用中的載荷工況和安裝也是一件務必注意的事項。不銹鋼金屬軟管的Zui小彎曲半徑Rs在工程應用中是一個特別關鍵的參數，它會直接影響軟管的使用壽命。實際應用中的工況是多種多樣的，使用條件也是非常復雜的。通過理論計算方法給出一個通用性很強的準確設計彎曲半徑是非常困難的。

 JTW型不銹鋼金屬軟管

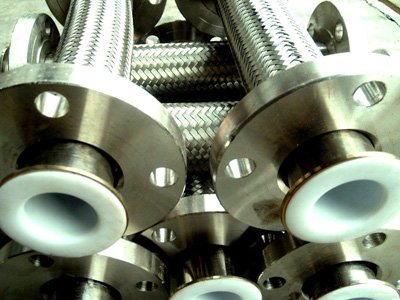

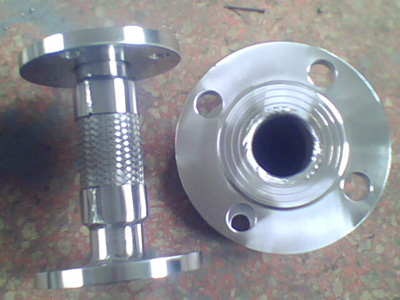

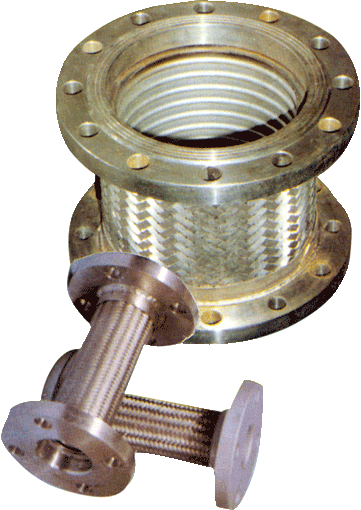

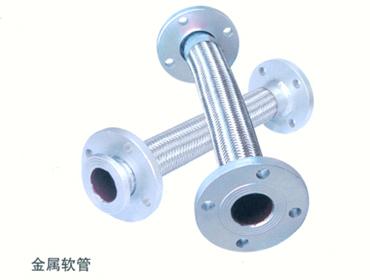

　　JTW型不銹鋼金屬軟管是現代工業管路中的一種高品質的柔性管道。JTW型不銹鋼金屬軟管主要由波紋管、網套和法蘭組成。JTW型不銹鋼金屬軟管的內管是具有螺旋形或環形的薄壁不銹鋼波紋管，波紋管外層的網套，JTW型不銹鋼金屬軟管是由不銹鋼絲或鋼帶按一定的參數編織而成。JTW型不銹鋼金屬軟管兩端的法蘭是與客戶管道的平焊法蘭相配的。
　　JTW型不銹鋼金屬軟管的波紋管是由極薄壁的無縫或眾焊不銹鋼鋼管經過高精度塑性加工成形的。由于不銹鋼金屬軟管輪廓的彈性特性決定了軟管具有良好的柔軟性和抗疲勞性，使JTW型不銹鋼金屬軟管很容易吸收各種運動變形的循環載荷，尤其在管路系統中有補償大位移量的能力。
　　網套是不銹鋼金屬軟管安裝在壓力管道中的主要承壓件，同時對不銹鋼金屬軟管起保護作用，根據管道中的壓力大小及應用場所，可選擇一層或多層的不銹鋼絲或鋼帶進行編織。由于制作不銹鋼金屬軟管主要零件的材料是不銹鋼，因而保證了不銹鋼金屬軟管優良的耐溫性和耐腐蝕性，不銹鋼金屬軟管的工作溫度范圍極大，使用的不銹鋼金屬軟管按管道所同介質的腐蝕性選擇使用的不銹鋼牌號，即可保證不銹鋼金屬軟管的耐腐蝕性。

包塑不銹鋼金屬軟管
包塑不銹鋼金屬軟管的顏色: 黑色、灰色 其它顏色可選。
工作溫度: -40℃~+160℃ 。
包塑不銹鋼金屬軟管的產品特性:
1、包塑不銹鋼金屬軟管有極佳之防水、絕緣性、抗拉性。
2、包塑不銹鋼金屬軟管表面采用PVC材料、且PVC塑料中添加了防火阻燃劑。
3、包塑不銹鋼金屬軟管結構為單扣和雙扣型、增加抗拉強度、不容易折斷或變形。
4、包塑不銹鋼金屬軟管彎曲性能好、內部平滑構造、在穿引電線電纜時容易通過。
5、包塑不銹鋼金屬軟管防水、防油、防腐蝕、密封性好。產品美觀、結構緊密。
包塑不銹鋼金屬軟管用來保護電線電纜以及達到絕緣、防水、并可增進線纜彎曲美觀。 包塑不銹鋼金屬軟管廣泛應用于鐵路、機車、交通系統工程、空調、各種機械、自動化控制設備、發電廠、化工、輸配電系統、通信系統、船舶、大廈、廠房內及屋外露出部分之配線保護。

 接頭
不銹鋼金屬軟管兩端的接頭:接頭主要包括螺紋連接、法蘭連接、快速接頭連接，選型時請見 螺紋連接形式匯總表、法蘭連接形式匯總表、快速接頭形式匯總表。
不銹鋼金屬軟管的材料采用奧氏體不銹鋼，從而保證了不銹鋼金屬軟管優良的耐溫性和耐腐蝕性，不銹鋼金屬軟管的工作溫度范圍極大，為-196-600℃，在實際使用過程中,不銹鋼金屬軟管材料的選擇應根據管道介質的腐蝕性選擇相應的不銹鋼牌號，即可保證不銹鋼金屬軟管的耐腐蝕性。

作用
尺寸軟管公稱通徑，選用接頭型式以及不銹鋼金屬軟管的尺寸，軟管長度。
壓力根據軟管實際工作壓力，再查詢波紋不銹鋼金屬軟管的公稱通徑與壓力表,決定是否使用不銹鋼網套類型的不銹鋼金屬軟管。
介質軟管中所輸送的介質的化學屬性，按軟管材質耐腐蝕性能參數表，決定軟管各零件的材質。
溫度軟管內介質的工作溫度及范圍；軟管工作時的環境溫度。高溫時，必須按金屬軟管高溫下的工作壓力溫度修正系數，確定溫度修正后的壓力，以確定選用正確的壓力等級。
狀態按軟管使用時的狀態，參照不銹鋼金屬軟管的正確使用與安裝方法與軟管在沉降補償時的理想長度． 軟管各種運動狀態的長度計算及軟管的Zui小彎曲次數和Zui小彎曲半徑等因素，參數正確選取軟管長度，并且正確安裝。

 參數

不銹鋼金屬軟管的結構
不銹鋼金屬軟管是由不銹鋼波紋管外編一層或多層鋼絲或鋼帶網套，兩端配以接頭或法蘭頭，不銹鋼金屬軟管用于輸送各種介質的柔性元件。
不銹鋼金屬軟管的耐腐蝕、耐高溫、耐低溫（-196℃~+420℃)，重量輕、體積小、柔軟性好。
不銹鋼金屬軟管廣泛用于航空、航天、石油、化工、冶金、電力、造紙、木材、紡織、建筑、醫藥、食品、煙草、交 通等行業。
不銹鋼金屬軟管輸送具有腐蝕性的化工介質或有機溶劑。
不銹鋼金屬軟管輸送高溫氣體、熱油等高溫介質。
不銹鋼金屬軟管輸送低溫或超低溫介質。
不銹鋼金屬軟管在高溫環境下輸送水、汽、油等介質。
不銹鋼金屬軟管需要減震或消除噪音的管路。
規格：￠4-￠600壓力：0.6MPa-25.0MPa
執行標準：GB/T14525-93

不銹鋼金屬軟管的檢驗項目及檢驗方法
不銹鋼金屬軟管的性能檢測指標主要有七項:外觀、尺寸、耐壓、氣密性、靜態彎曲、動態彎曲、爆破。其中外觀、尺寸、耐壓和氣密性屬于出廠檢驗項目，型式試驗時要求七個項目全部進行檢驗。
所謂選型即通徑、連接型式、工作壓力、溫度修正、Zui小彎曲半徑，以及金屬軟管的長度必須選擇的合適，否則可能造成金屬軟管早期失效，釀成重大的人身設備事故。   型號中規定的壓力為產品的設計壓力Ps，它不能小于工作壓力PN，但不宜過高，一般Ps≥K（t）PN即可，否則雖然軟管承壓能力提高了，而彎曲壽命會大大下降。根據以往諸多故障分析中，多是由于疲勞所致，而由于承壓能力不足的則很少見。
不銹鋼金屬軟管在使用中的載荷工況和安裝也是一件務必注意的事項，不銹鋼金屬軟管的Zui小彎曲半徑Rs在工程應用中是一個特別關鍵的參數，它會直接影響不銹鋼金屬軟管的使用壽命。不銹鋼金屬軟管在實際應用中的工況是多種多樣的，使用條件也是非常復雜的。因此，通過理論計算方法給出一個通用性很強的準確設計彎曲半徑是非常困難的。

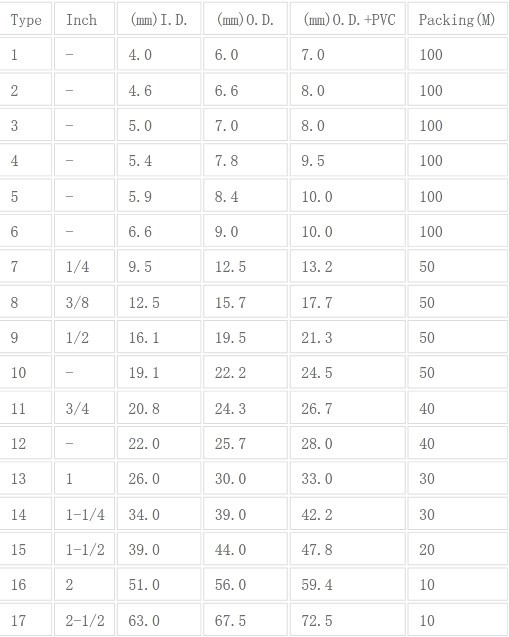

單扣不銹鋼金屬軟管
單扣不銹鋼金屬軟管的內層采用不銹鋼軟管或鍍鋅軟管及特殊絕緣處理；單扣不銹鋼金屬軟管的外層采用PVC原料（抗紫外線、防老化）
單扣不銹鋼金屬軟管的顏色: 黑色、灰色
單扣不銹鋼金屬軟管的工作溫度: -40℃~＋160℃
單扣不銹鋼金屬軟管的產品特性:
1、單扣不銹鋼金屬軟管有極佳之防水、絕緣性，抗拉性。
2、單扣不銹鋼金屬軟管表面采用PVC材料，且PVC塑料中添加了防火阻燃劑。
3、單扣不銹鋼金屬軟管結構為單扣和雙扣型，增加抗拉強度、不容易折斷或變形。
4、單扣不銹鋼金屬軟管彎曲性能好，內部平滑構造，在穿引電線電纜時容易通過。
5、單扣不銹鋼金屬軟管防水、防油、防腐蝕，密封性好。產品美觀，結構緊密，廣泛應用于精密儀器儀表配線，電力，電線，塑料，橡膠等行業的電線及電器保護。
單扣不銹鋼金屬軟管的應用領域: 鐵路，機車，交通系統工程，空調，各種機械，自動化控制設備，發電廠，化工，輸配電系統，通信系統，船舶，大廈，廠房內及屋外露出部分之配線保護。
單扣不銹鋼金屬軟管規格的用途: 保護電線電纜以及達到絕緣、防水、并可增進線纜彎曲美觀。
